列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇。

一：型號說明

SL型管式冷卻器是引進日本技術制造的產品，冷卻管采用紫銅管軋制的散熱片，體積小、換熱面積大；采用螺旋導流板，使油流形成螺旋形均勻連接流動，克服了傳動折流產生的換熱死角，換熱效率高，壓力損失小。

該冷卻器水流有二流程和四流程兩種，油流有大流量（導流板大導程）和小流量（導流板小導程）兩種?？筛鶕?jù)要求選配。

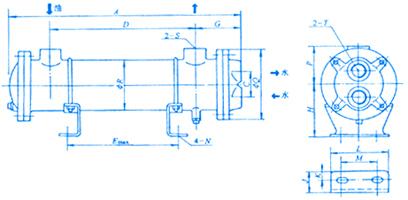

二：SL型管式冷卻器外型尺寸圖

三：性能參數

冷卻水：淡水 ??油側使用壓力：<=1MPa 水側使用壓力：<=0.5mpa<>

選用方法：計算交換的熱量Q

根據油液溫度要求和流量計算 Q=cpq(T1-T2)

式中 c - 油的比熱容 ??p - 油密度 ??q - 油流量 ??T1 - 油的入口溫度 ??T2-油出口溫度

根據液壓系統發熱量計算
